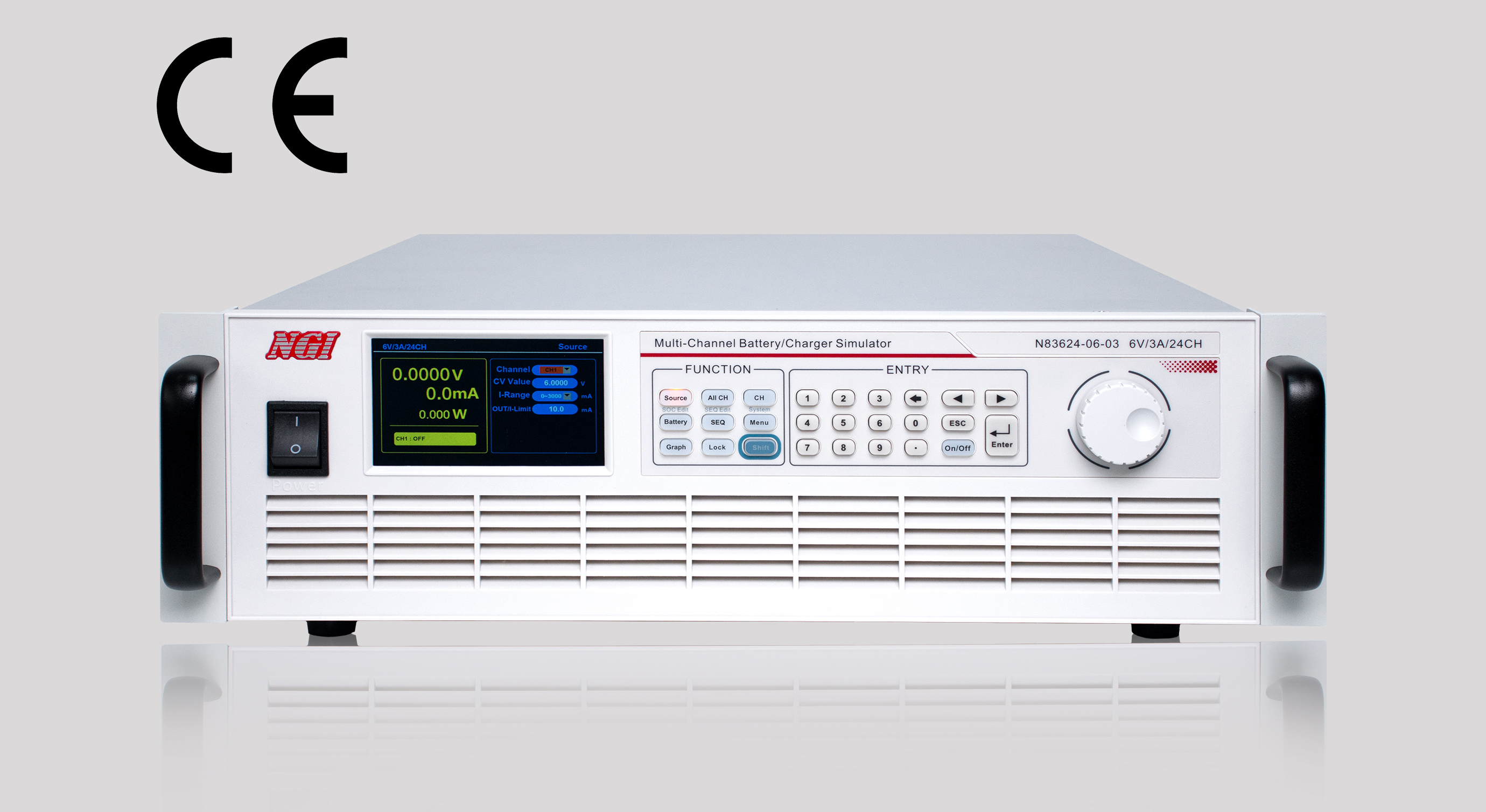

N83624系列高精度多通道电池模拟器

型　　号：N8361-20-10
名　　称：高精度多通道电池模拟器
品　　牌：恩智(NGI)
产品描述：N83624系列为一款小功率、多通道、高精度可编程电池模拟器，也是一款高精度多通道直流电源，电压精度高达0.6mV，支持μA级电流测量，单机多达24个通道，且通道间相互隔离，方便多通道串联使用。N83624系列支持本地/远程（LAN/RS232）控制，通讯响应时间<10ms，支持电源模式、充电模式、SOC测试、序列测试、实时曲线等多种测试功能。
在线订购

产品型号

型号	通道数	电压	电流	功率	通讯接口	象限
N83624-06-01	24	6V	1A	6W	LAN/RS232/CAN	单象限
N83624-06-03	24	6V	3A	18W	LAN/RS232/CAN	单象限
N83624-06-05	24	6V	5A	30W	LAN/RS232/CAN	单象限
N83624-15-01	24	15V	1A	15W	LAN/RS232/CAN	单象限

产品特点

■ 电压范围∶0~6V/0~15V
■ 电流范围∶0~1A/0~3A/0~5A
■ 高精度，电压精度达0.6mV
■ 支持uA级电流测量精度
■ 超快动态响应，电压上升时间<20us
■ 单机多达24通道，通道间隔离，支持串联
■ 24通道通讯响应时间<10ms
■ 支持SOC测试、序列测试、实时曲线等多种功能
■ 4.3英寸高清彩屏，本地/远程控制，专业测试软件
■ 支持LAN、RS232、CAN通讯控制，LAN双接口

功能与优势

超高精度

N83624电流分辨率最低低至0.1μA。超高精度和超低纹波、噪声指标使N83624成为电池模拟应用的首选电源产品。N83624输出和测量的超高精度可直接用于产品校准、检测环节，为用户节省外加高精度测量仪器的宝贵投资。

超高集成度

N83624在19英寸3U机箱内集成了高达24个可串联的电源通道，为BMS、CMS及类似大规模高密度生产等场景下的ATE测试系统提供了极为紧凑的解决方案。

电池模拟特性功能，适配各种规格BMS芯片测试

N83624 系列电池模拟电源支持多种电池模拟器的功能和特性，支持电源模式、通道回读、充电模式、SOC 测试、SEQ 编辑功能、实时曲线等。

一台仪器可实现多种用途，精简测试设备，优化测试流程。且 N83624 内部电路针对不同芯片进行优化，可适配各种规格 BMS芯片测试。

快速动态响应

N83624系列具有快速的动态响应能力，10%负载-90%负载，恢复到原电压-50mV以内的时间<200μs，保证电压或电流的上升波形高速且无过冲，为待测物提供了稳定的供电，符合对电源要求苛刻的产品测试要求。

单机24通道，支持故障模拟功能（选配）

N83624在19英寸3U机箱内集成24个独立输出通道，通过选配NB108-2单体电池故障模拟器（如右图所示），可实现24通道内置正负极短路、正负极断路、极性反接模拟功能，支持本地/远程两种控制方式，在BMS测试中可省去模拟单体电池故障的外置矩阵开关部件，提高测试系统集成度和减少复杂繁琐的接线，为客户节省空间和降低成本。
