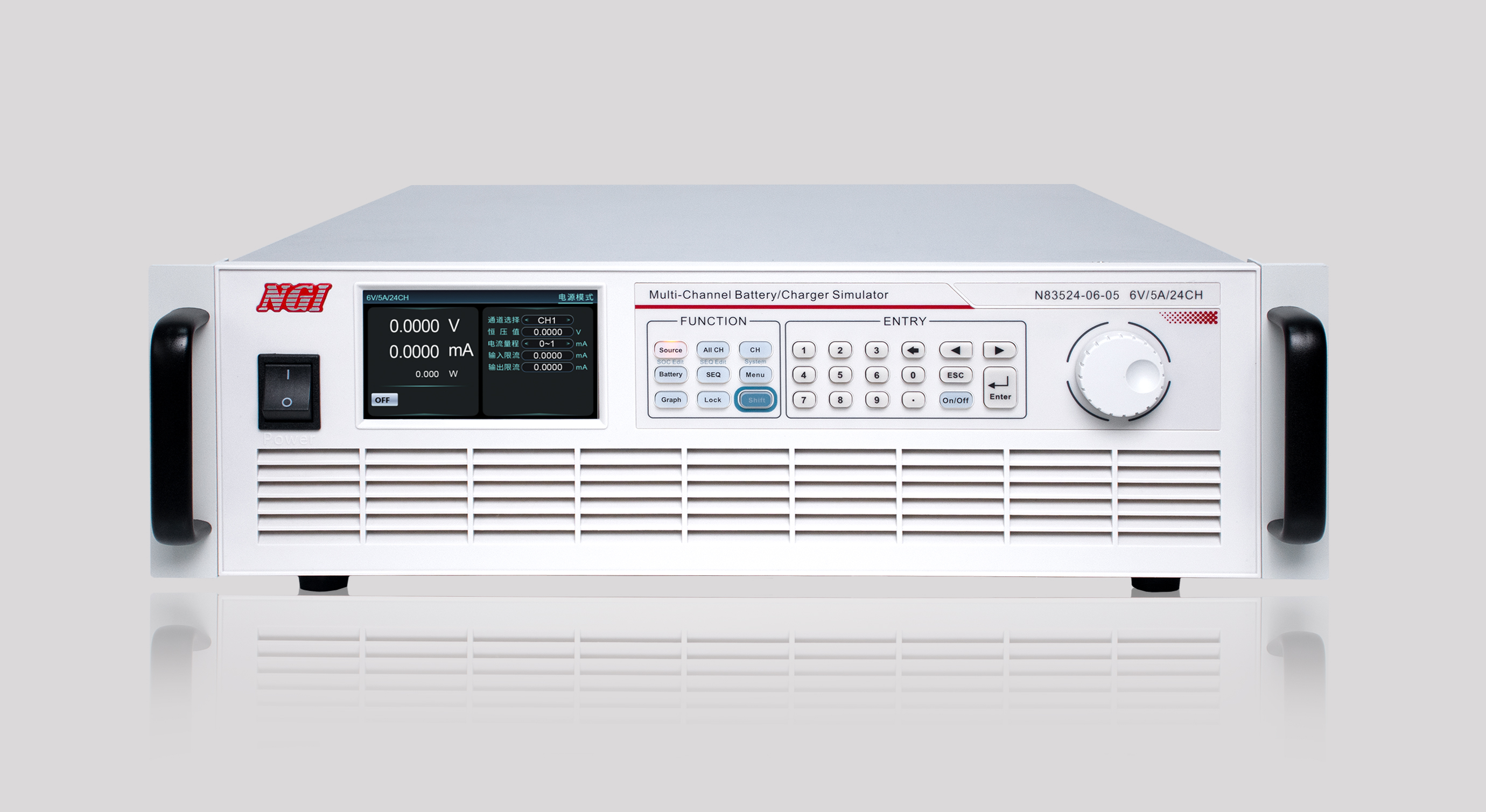

N83524 系列多通道双象限电池模拟器

■ 电压规格∶6V
■ 电流规格∶±1A/±3A/±5A
■ 电压精度达0.6mV
■ μs级动态响应，真实模拟电池特性
产品描述：N83524系列为一款小功率、多通道、高精度可编程电池模拟器。N83524系列采用双象限设计，电流可充可放，电压精度高达0.6mV，支持μA级电流测量，单机多达24个通道，且通道间相互隔离，方便多通道串联使用，满足BMS测试需求、消费类电子产品ATE测试应用。
在线订购

产品型号

型号	通道数	电压	电流	功率	精度	分辨率	通讯接口	象限
N83524-06-01	24	6V	1A	6W	电压0.6mV / 电流1uA	0.1mV/0.1μA	LAN/RS232/CAN	双象限
N83524-06-03	24	6V	3A	18W	电压0.6mV / 电流1uA	0.1mV/0.1μA	LAN/RS232/CAN	双象限
N83524-06-05	24	6V	5A	30W	电压0.6mV / 电流1uA	0.1mV/0.1μA	LAN/RS232/CAN	双象限

产品特点

■ 电压规格∶6V

■ 电流规格∶±1A/±3A/±5A

■ 电压精度达0.6mV

■ 高集成度，单机24通道，通道间隔离

■ μs级动态响应，真实模拟电池特性

■ uA级电流测量精度，自动量程

■ 电压纹波噪声：≤2mVrms

■ 支持充电模式、电池模拟、序列测试、SOC模拟等多种功能

■ 4.3英寸高清彩屏，本地/远程控制，专业测试软件

■ 支持LAN、RS232通讯控制，LAN双接口

■ 选配NB108系列产品，实现故障模拟、nA级漏电流测量

功能与优势

支持主动/被动均衡测试

N83524采用电流双向设计，每通道均支持最高5A电流输出和吸入，用户可自定义电池充放电模型并通过专用上位机进行实时控制，完全满足BMS主动/被动均衡测试要求。

快速动态响应，低纹波噪声，真实模拟电池特性

N83524系列电源电压纹波噪声小于2mVrms，且具有快速的动态响应能力

10%~90%负载变化时，恢复到原电压-50mV以内的时间<100μs；电压的上升和下降波形高速且无过冲，出色的瞬态响应特性，使得N83524系列电池模拟器可在动态负载条件下提供稳定的输出电压。

多种电池模拟功能，轻松完成BMS测试

N83524系列电池模拟器具备电源模式、充电模式、电池模拟、序列测试、SOC模拟、实时曲线等多种电池模拟功能，并可以实现高精度电压电流测量，以快速验证各类便携式电子产品在不同电池条件下的响应。且N83524内部电路针对不同BMS芯片进行优化，可适配各种规格BMS板测试。实现一台仪器多种用途，精简测试设备，优化测试流程。

单机24通道，支持故障模拟功能（选配）

N83524在19英寸3U机箱内集成24个独立输出通道，通过选配NB108-2单体电池故障模拟器（如右图所示），可实现24通道内置正负极短路、正负极断路、极性反接模拟功能，支持本地/远程两种控制方式，在BMS测试中可省去模拟单体电池故障的外置矩阵开关部件，提高测试系统集成度和减少复杂繁琐的接线，为客户节省空间和降低成本。
