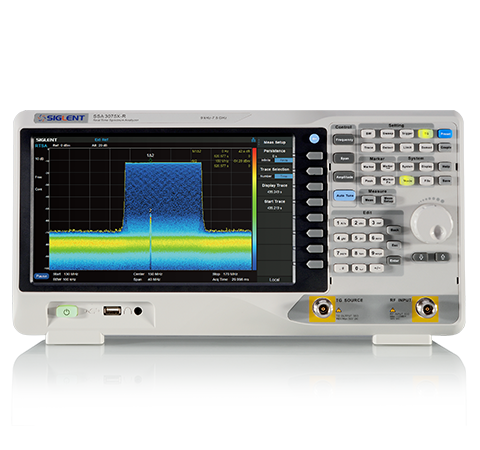

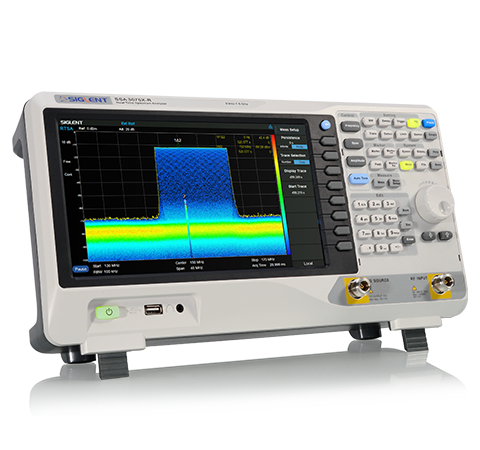

SSA3000X-R 实时频谱分析仪

  • ■ 频率范围从9 kHz ~ 7.5 GHz
  • ■ 最高实时分析带宽40 MHz
  • ■ 显示平均噪声电平 DANL -165 dBm/Hz (典型值)
  • ■ 标配矢量网络分析VNA功能以及DTF功能
  • 产品描述:性能优异的实时频谱分析仪 SSA3000X-R系列实时频谱分析仪是具有多种功能的射频测量仪器,采用成熟的射频和数字中频处理技术,性能出色,体积小巧,操作便捷,各项指标均达到了同类产品的国际领先水平,是一款性能优异的实时频谱分析仪。
  • 在线订购

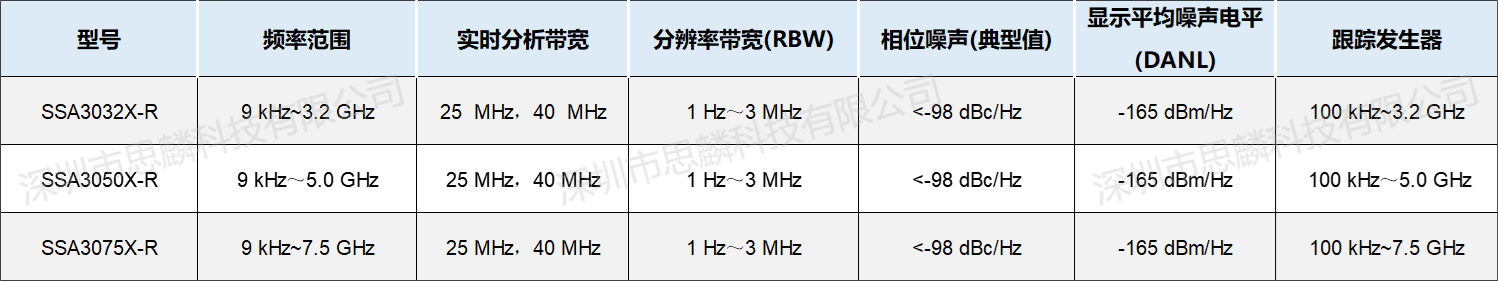

产品型号



性能优异的实时频谱分析仪

SSA3000X-R系列实时频谱分析仪是具有多种功能的射频测量仪器,采用成熟的射频和数字中频处理技术,性能出色,体积小巧,操作便捷,各项指标均达到了同类产品的国际领先水平,是一款性能优异的实时频谱分析仪。

· 频率范围9 kHz 到3.2 GHz/5.0 GHz/7.5 GHz,最小分辨率带宽1 Hz

· 显示平均噪声电平低于-165 dBm/Hz,全幅度精度优于0.7 dB

· 标配前置放大器,跟踪源,远程控制指令集,EasySpectrum上位机软件

· 选配传输响应,驻波比测量,信号功率测量,EMI预兼容测试

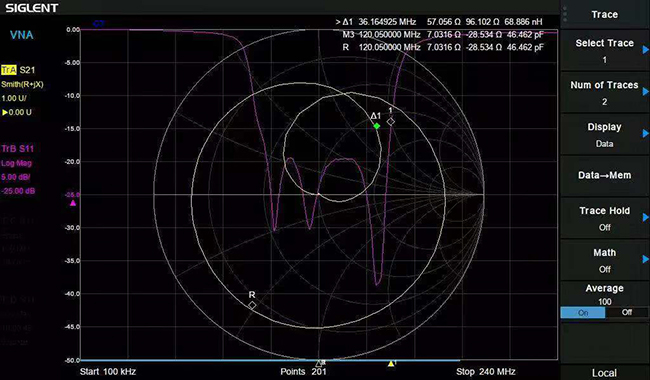

矢量网络分析

频率范围从最低100 kHz到最高7.5 GHz:

· 矢量网络分析,支持幅度和相位响应同时测量,矢量S11和S21参数同时测量;

· 单端口方向40 dB,传输动态范围超过70 dB,支持端口扩展和可配的速度系数;

· 显示反射/传输系数,回波/插入损耗,相位,群时延,驻波比,Smith圆图,极坐标圆图等多种格式;

· DTF电缆和天线测量,基于网络分析时域测量的电缆和天线参数测量分析,可完成电缆故障点定位,阻抗分析等功能;

· 配置3.5G范围N型OSL机械校准件;

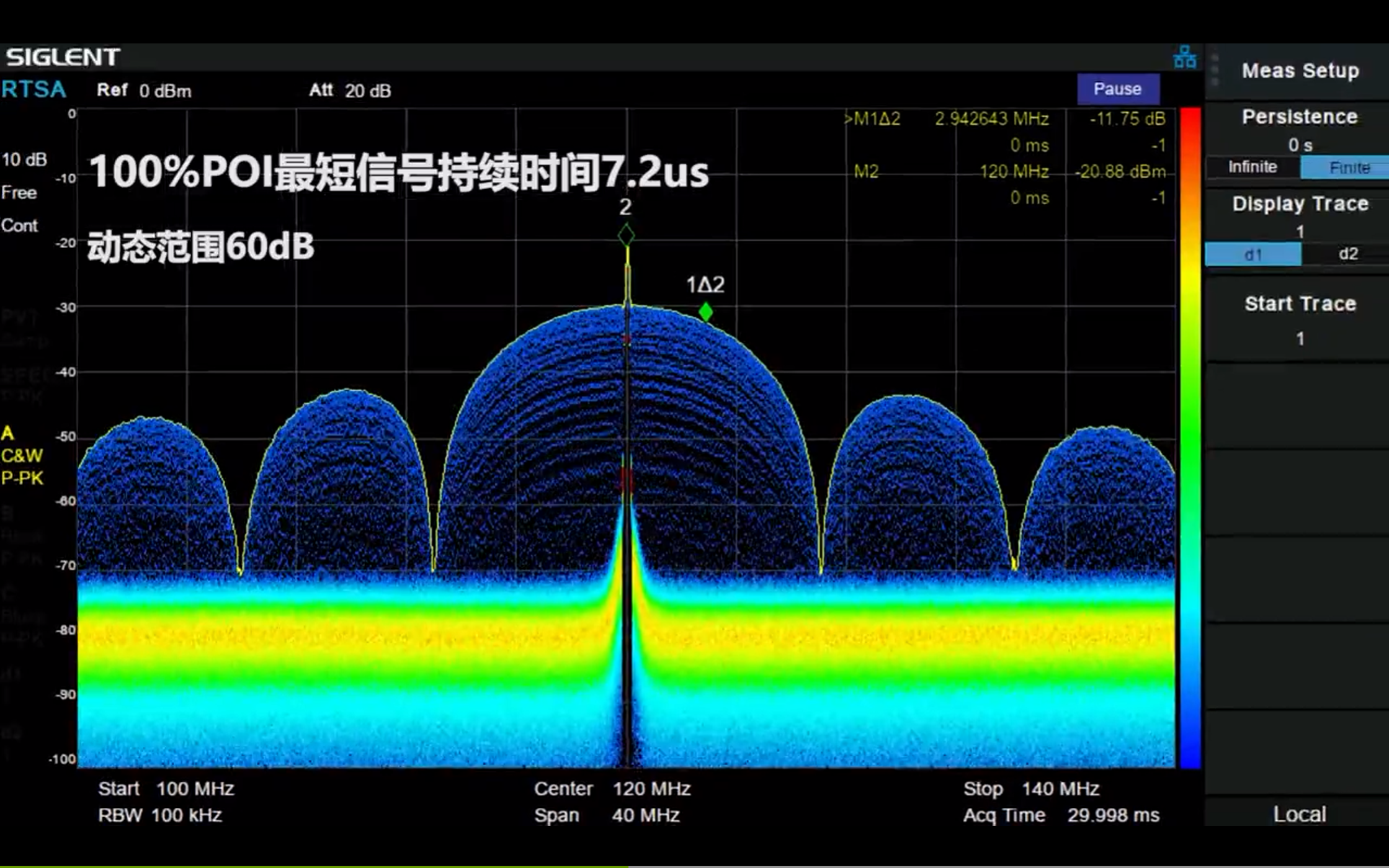

高速稳定的实时频谱采集、分析、显示

SSA3000X-R实时频谱分析仪可设定频率模板触发功能,无缝采集分析被测信号(带宽信号),适用于观测分析小信号和跳频信号。

· 可选实时分析带宽:标配25 MHz,选配40 MHz

· 丰富的显示功能:提供光谱图、概率密度谱和时间功率等多种显示方式

· 可设定的频率模板触发功能

· 丰富的应用领域:无线连接和移动通信测量,宽带信号捕获与分析,通信和微波实验课程,电磁兼容测试,天线和电缆测量等


丰富的测量功能

SSA3000X-R具备多种测量模式,满足不同的测试需求:

· 频谱分析模式:最小1 Hz的分辨率带宽和低至-165 dBm/Hz的显示平均噪声电平

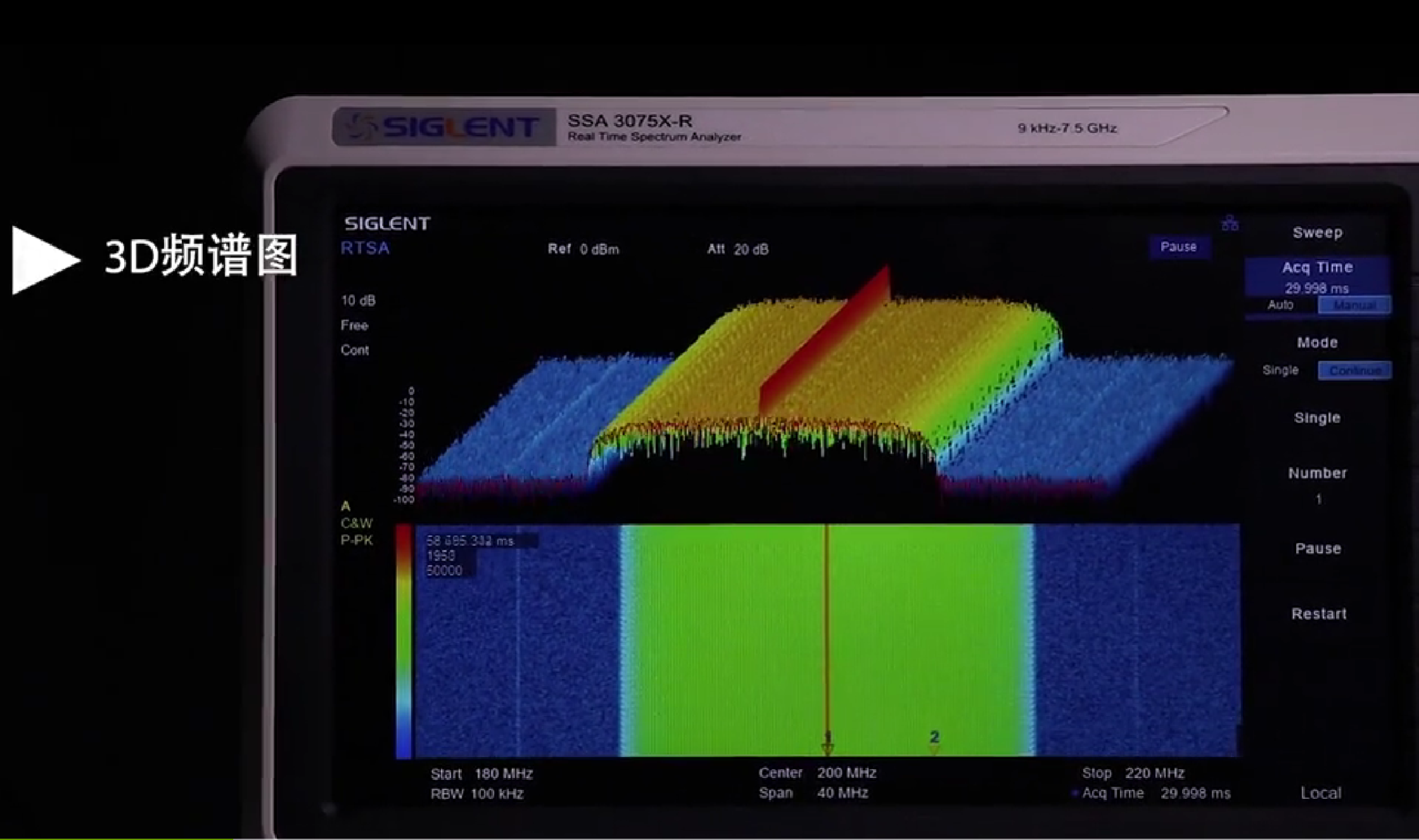

· 实时频谱模式:支持Density,3D,Spectrogram,PvT等多种显示方式,多维度观察复杂瞬变信号

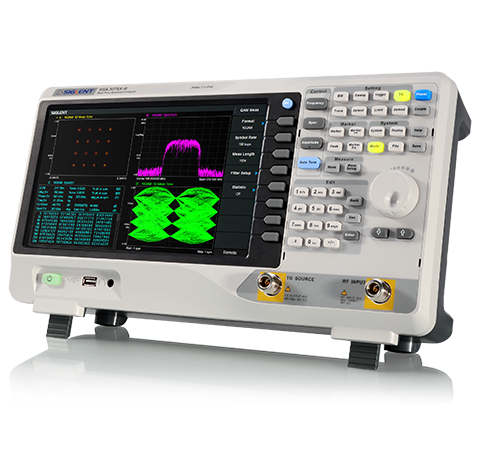

· 调制分析模式:支持AM/FM,ASK/FSK/PSK/MSK/QAM测量分析

· 反射驻波测量:使用外置电桥实现S11电压驻波比测量,调试天线端口匹配

· EMI预兼容测试:标配对数频率轴和限制线,可选配EMI滤波器和准峰值检波器
