R&S® MXO4 示波器

新一代技术

R&S®MXO 4 系列新一代示波器性能出色，性价比高。仪器实现跨代工程技术突破，可以提供快速的洞察与分析。

示波器的实时波形捕获率高达 450 万波形/秒，在全球首屈一指，支持工程师查看更多使用其他仪器无法查看的偶发事件。R&S®MXO 4 系列具备 12 位 ADC，分辨率是传统 8 位示波器的 16 倍，并支持所有采样率，不会降低性能，让测量更加准确。仪器的所有四个通道标配 400 Mpoint 采集存储，交织模式下可选 800 Mpoint 存储，是同类仪器的 100 倍。

R&S®MXO 4 系列示波器优于其他同类示波器，具备出色的 13.3" 全高清电容式触摸屏和直观的用户界面，可让用户在 15 分钟内即可掌握操作方法。

特性和优点

快速查找信号异常

... 提供优异的波形捕获率

l > 450 万波形/秒

l 高达 90% 的实时信号采集

l 支持自动测量、FFT 或光标测量，提供快速性能

l 快速可靠地检测偶发信号故障

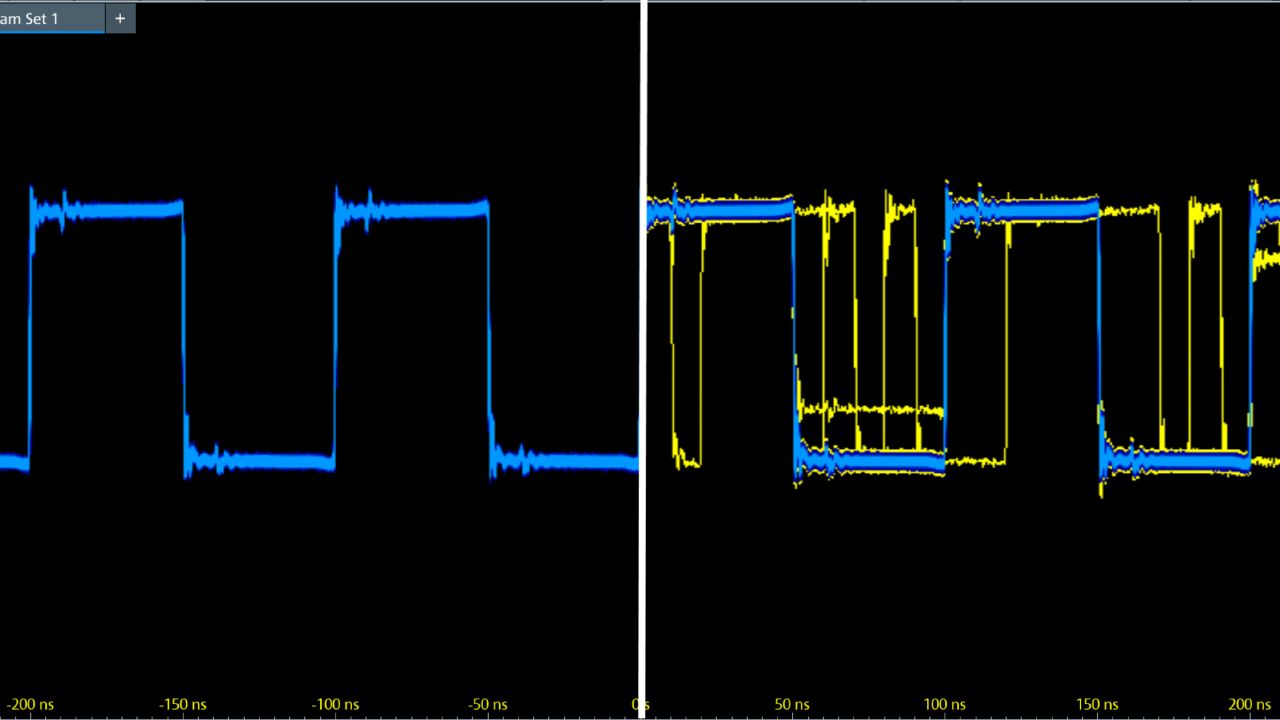

一般波形捕获率（左）与 450 万波形/秒（右）

准确查看信号

… 低测量噪声结合高垂直分辨率

l 12 位 ADC 垂直分辨率，支持所有采样率，不会降低性能

l 18 位架构，提供 HD 模式

l 全带宽下垂直刻度低至 500 μV/div

l 500 μV/div 时偏置范围可达 ±5 V，在业内首屈一指

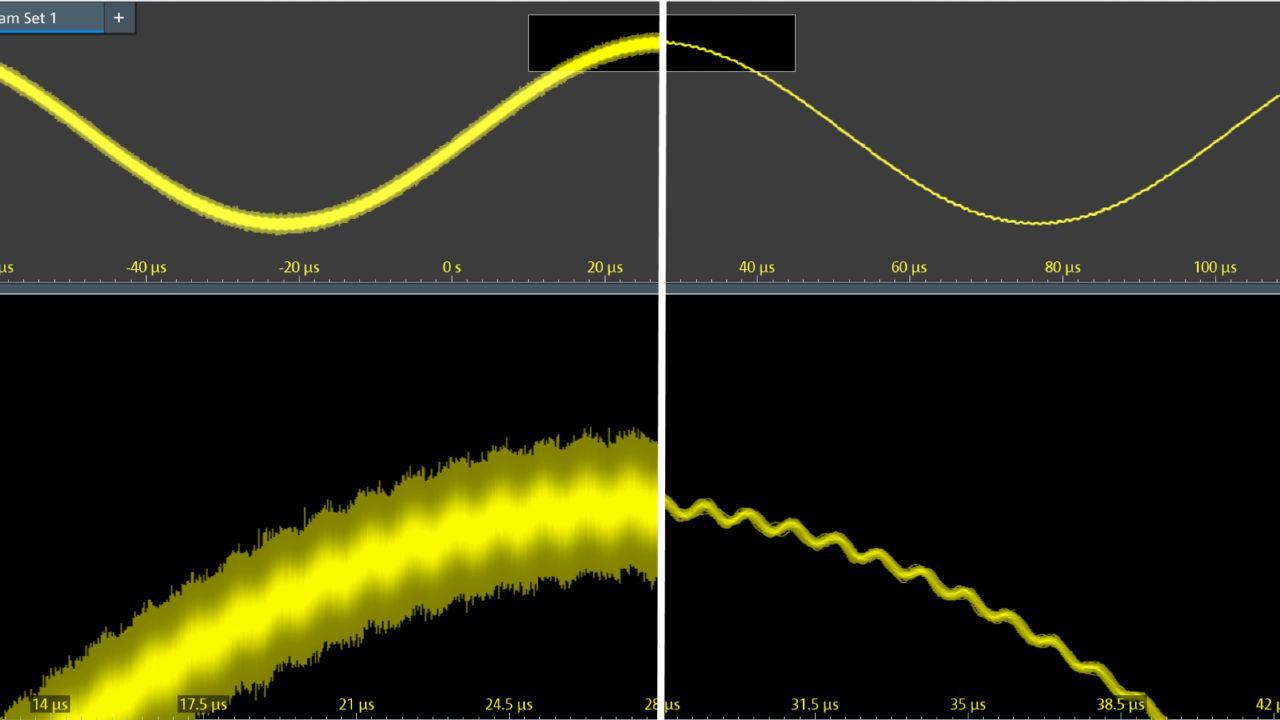

一般垂直分辨率（左）与 18 位分辨率 HD 模式（右）

采集时间更长

… 出色的标配存储深度

l 每路通道的存储深度高达 400 Mpoints

l 标配分段存储，提供 10 000 个分段

l 标配历史模式，支持 10,000 次采集

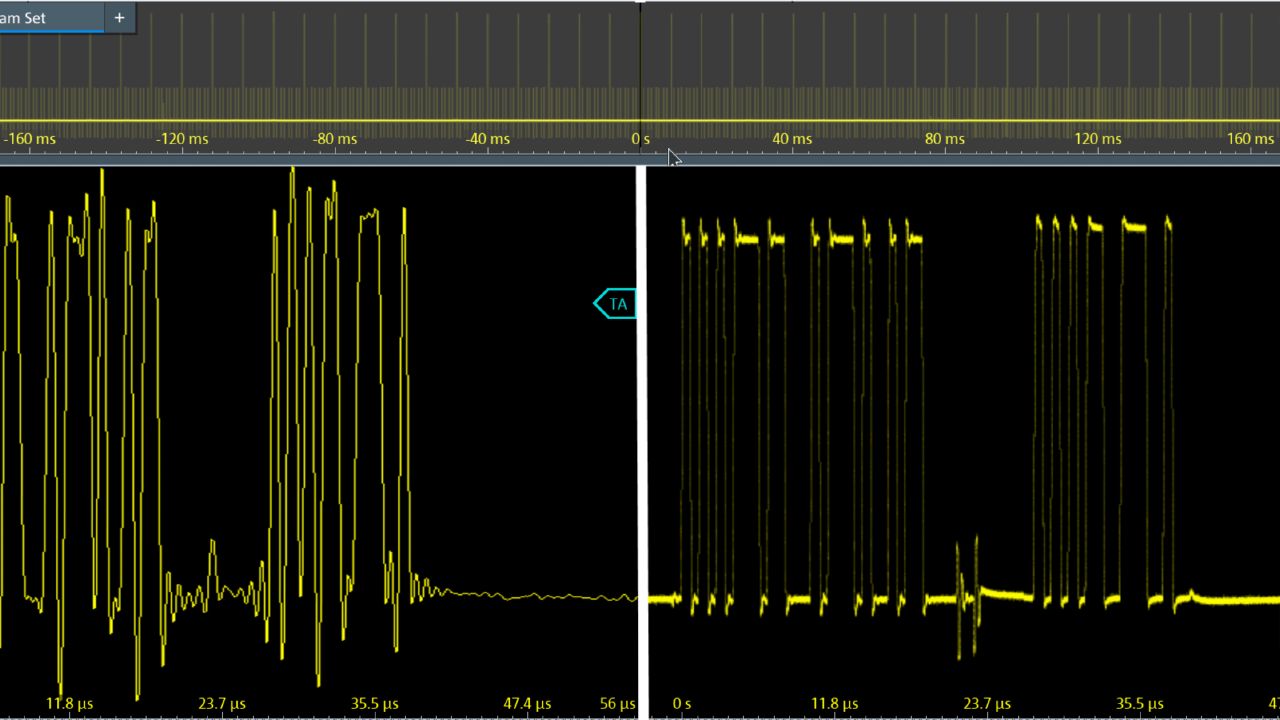

长采集窗口中的低采样率（左）与高采样率（右）

隔离事件

… 高精度数字触发

l 业内出色的触发灵敏度：1/10 000 垂直分格

l 触发抖动仅为 1 ps

l 触发重置时间小于 21 ns

l 可调数字触发滤波器和迟滞

l 模拟、频谱和数学运算波形上的区域触发功能

数字触发和 HD 模式实现灵活触发

出色的用户体验

… 优异的操控性

l 快速访问重要工具和菜单设置

l R&S®SmartGrid 可用于通过拖放设置波形布局

l 增强触控灵敏度，便于更改重要的参数值

l 使用新搜索菜单更加快速地查找特性和功能

l 随时随地按需通过远程控制访问仪器

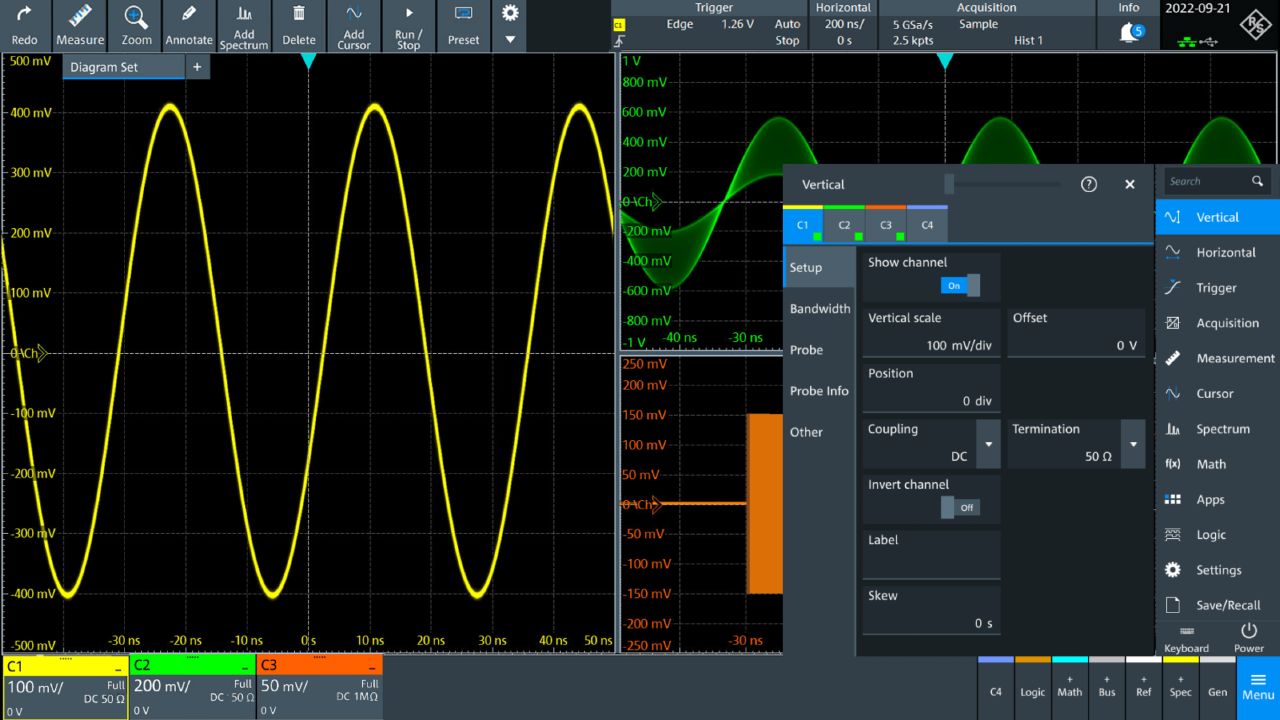

15 分钟即可学会操作，具备出色的触控和直观的导航

强大的频谱分析

... 专用射频控制

l 采集率高达 45,000 FFT/s，为测量提供深入的射频分析

l 纯净的射频特性，提供优异的频谱性能

l 专用射频控制，轻松进行设置和分析

l 频谱和时域视图具有时间相关性，可独立控制

l 提供自动测量，例如峰值表和最大/最小保持

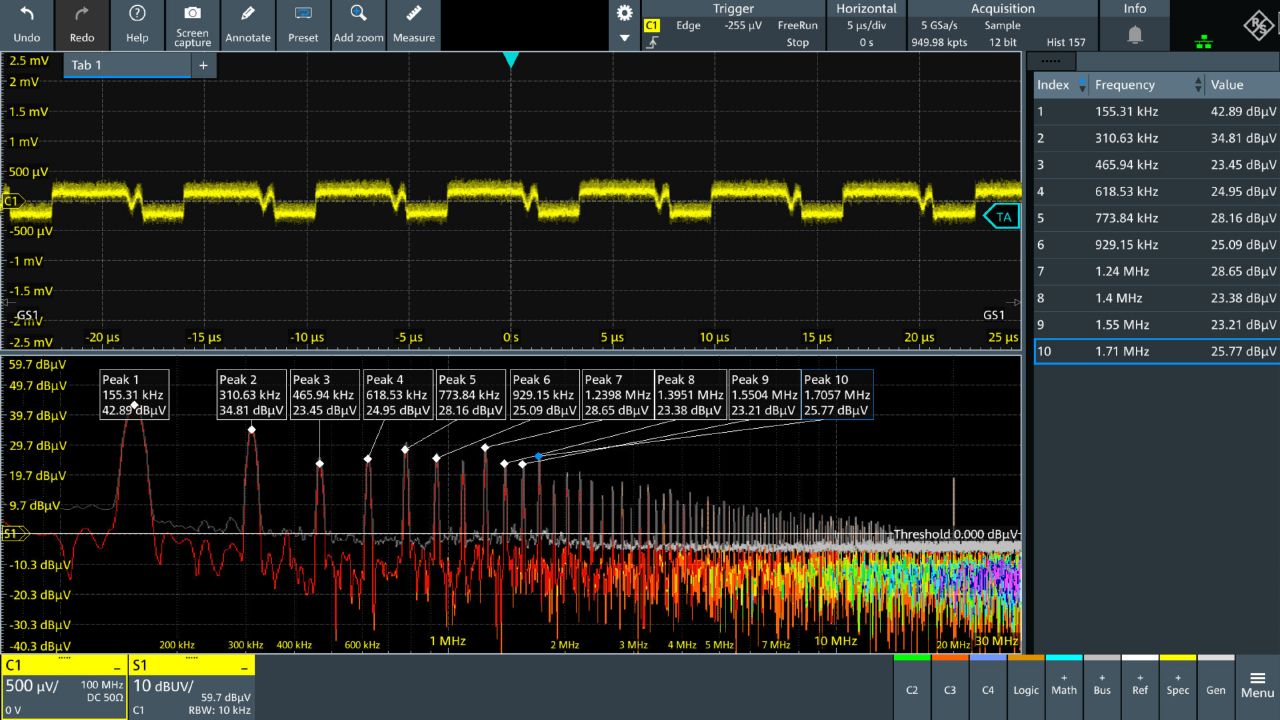

优异的射频测量功能
