CP9000(S/L)A系列高频柔性电流探头（AC）

1. 概述

CP9000（S/L）A系列柔性电流探头是仅测试AC电流信号的探头，具有高带宽，高精度（典型值2%）等特点。可以实现宽广的电流测量范围，频率可从几Hz到数十MHz，电流范围从mA级别到数kA级别，大大解决了电流测试的难题。其主要特点包括：线圈轻巧柔软且可以自由插拔，可以探测到许多硬制探头无法达到的地方,轻而易举的实现与被测对象连接；插入损耗几乎为零，仅为几个皮亨，对被测对象近乎为零的干扰；标准的BNC输出接口，很方便实现与示波器，数据采集器，数字电压表等连接，观测电流波形；4节5号电池供电或者外部USB DC5V电源供电，使用更加灵活方便；声光过流报警功能，更具人性化设计；探头环和连接线长度可以根据客户要求定制，满足特殊场合测试要求。

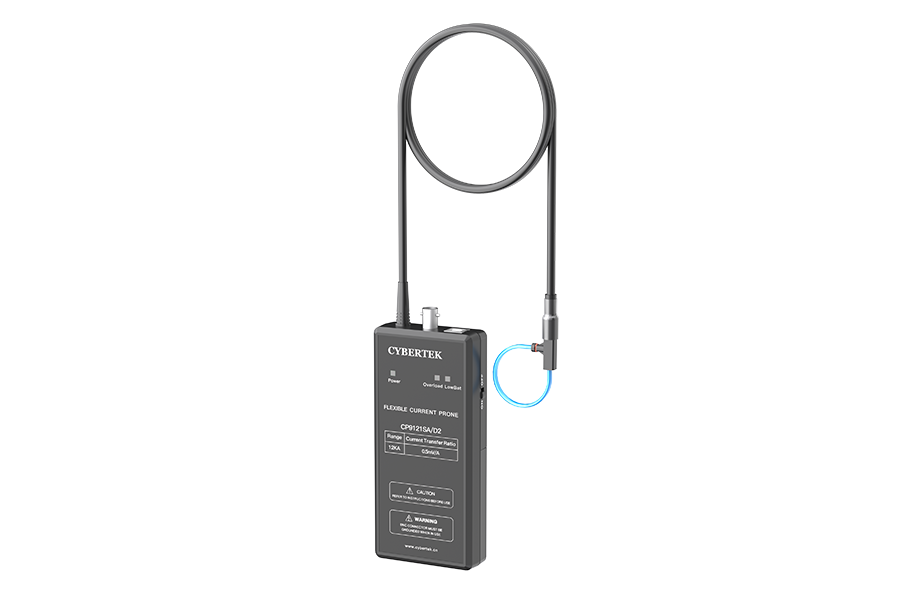

★ CP9000SA 系列探头感应环细小柔软，线径典型值 2.5mm、2.5mm*1.2mm、1.6mm，耐压值分别高达2kVpk、1kVpk和1kVpk，其中，D2A 系列电流环的线圈耐温能达到 150℃，非常适合 MOSFET，IGBT 器件管脚电流测量（TO-220,TO-47 封装）、电容纹波电流测量等小封装器件电流测量。

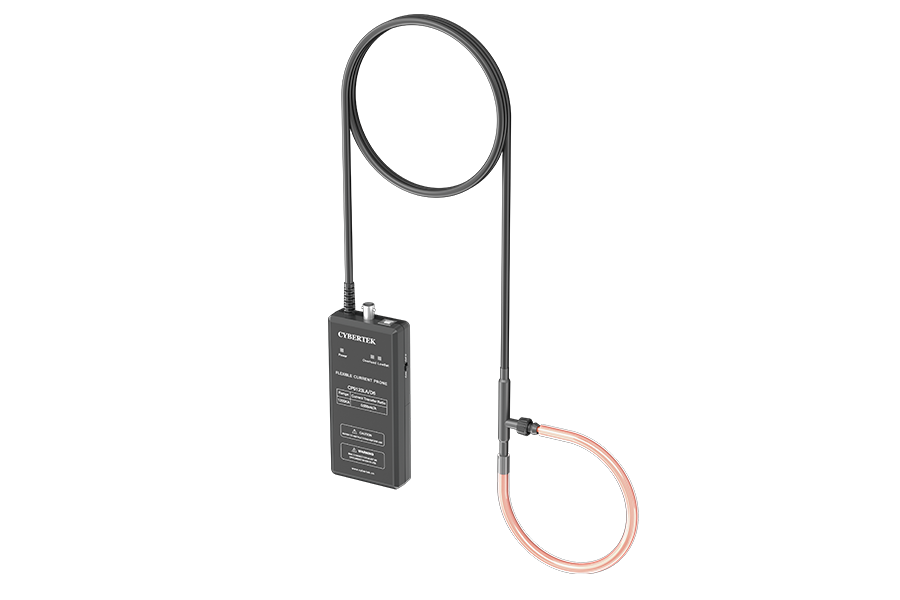

★ CP9000A 系列探头环外径典型值 3.5mm 和 4.5mm，耐压值分别高达 2kVpk 和 5kVpk，感应环在狭小空间可以自由穿梭，适合大电流测量场合。

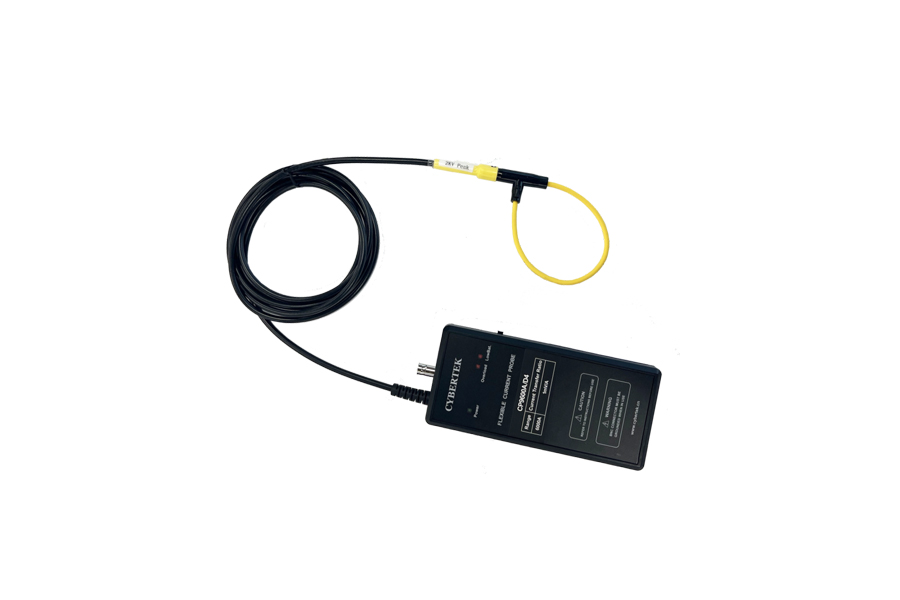

★ CP9000LA 系列探头环外径典型值 8mm，耐压值高达 10kVpk，非常适合大电流，大功率场合。

2. 应用

• 测量电流中的谐波组成
• 检测高频正弦电流波形
• 测量 50/60Hz 的微小电流
• 测量正弦波中微小的相移
• 半导体开关的电流
• 电容放电测试，纹波测量
• 分布式电流监控
• 电力母线监测
• 监测谐波、功率以及电能质量
• 大型电动机、泵、风机测试
• IGBT、MOSFET 管电流测
